山東煙臺王經理定購的砂機機拋光除塵器2015年10月3日已發貨，全部砂輪機采用布袋集中除塵系統，經過O脈沖布袋除塵器處理后排放的煙氣粉塵濃度≤50mg/m3，達到O和地方環保排放標準,工作環境大為改觀，樹立了良好的外部形象。
除塵器型號與技術參數：MC-360
序號 名稱 單位 數值
1 過濾面積 m2 360
2 過濾風速 m/min 2.0
3 處理風量 m3/h 34000
4 煙氣溫度 ℃ <120
5 濾袋材質 g/m2 500
6 除塵布袋尺寸 mm φ130×2000
7 濾袋數量 條 360
8 入口含塵濃度 g/m3 ＜1000
9 除塵效率 % ＞99
10 噴吹壓力 MPa 0.35-0.45
11 脈沖閥規格與數量 套 1.5〃×36
12 壓氣耗量 m3/閥次 0.05-0.1
13 脈沖寬度 S 0.1-0.2
14 脈沖周期 min 60
15 設備阻力 Pa <1470
16 漏風率 % <2
砂輪機除塵器風量計算
經計算10套砂輪機除塵系統總處理廢氣量：3400m3/h。
設計原則
1.采用技術成熟、安全、可靠的工藝和先進、簡單、處理效果好的設備，確保除塵設備運行正常，廢氣達標排放；
2.整個工程做到布局合理、占地空間小、投資小等特點；
3.選用設備使用壽命長，維護簡單、方便；并且處理效果穩定，除塵系統中主要部件互換性強；
除塵工藝設計
除塵工藝O重要的技術經濟指標有二：一是投資費用，二是運行費用。前者是一次性的，后者是經常性的，其累積數可為前者的數倍甚至數十倍。而運行費用中又以電耗與易損件比例O，因此，設計合理對降低運行費用甚為重要。

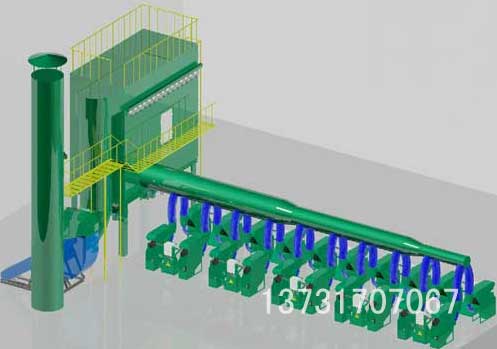

根據現場工藝設備的布置，除塵工藝采用二對一式除塵系統，把拋光機10臺分成一組，兩組配一臺除塵器，共一套除塵系統，獨立工作，互不干擾，若生產量小，按需要開啟對應的除塵系統即可，其目的是節能。若采用變頻控制，節能的效果更好，主風機電動均采用變頻自動調速控制技術，在主管道上安裝測壓計，根據生產情況，自動調速，更節能。

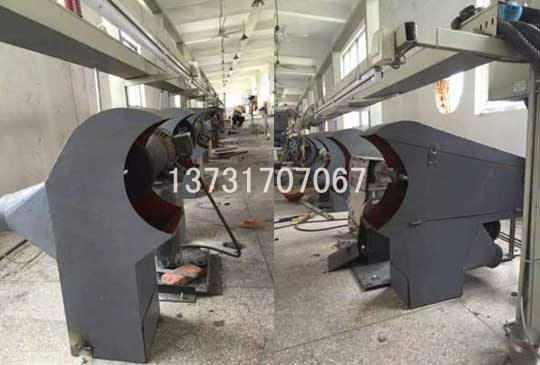

每臺拋光機設計有兩個吸塵罩，置放于拋光盤的后面，用于撲集在拋光過程中產生的粉塵及廢氣。
拋光機除塵管道采用漸縮方管的設計，每個吸塵罩上的吸塵口有風量調節閥，具有對風量的分布均勻，保證每個吸塵口的抽風量一致，管道速度：≥14m/s,防止粉塵沉降于管道。在實際生產中難免有一定的大顆粒粉塵沉降在管道里，需要定期進行清理，清理時打開漸縮方管的末端，開啟除塵風機，進行自動清理，自動清理有難度時，可采取關閉吸塵口風量調節閥，使自動清理的風量加大來輔助清理或使用壓縮氣體在漸縮方管的末端向里面輔助清理。
在拋光的過程中，難免會產生火花，為保護濾袋，在除塵器的設計中設計了溫度火花監控儀，有自動滅火裝置，水源與消防用水連接，把事故控制在萌芽狀態。
在入除塵器的入口處設計有沉降室，分離大顆粒的粉塵，減少粉塵對濾袋的直接摩擦，提高濾袋的使用時間。沉降粉塵人工定期清除。
濾袋選用拒水防油抗靜電滌綸針刺氈，1m2/500g。
