LCBT型系列旁插側噴脈沖扁袋除塵器機組

產品詳情

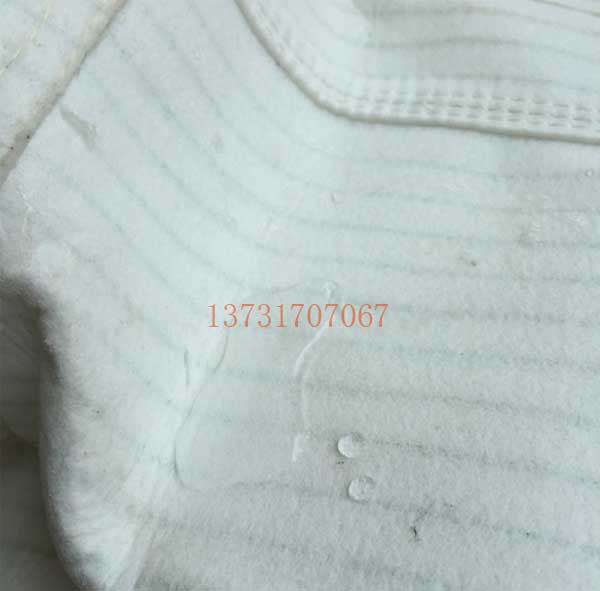

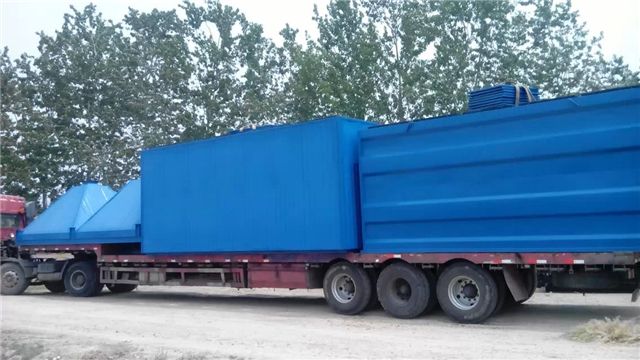

廊坊振化木業家具車間采用我公司生產的扁袋除塵器，裝車發往客戶現場，木工除塵器對于含有木塊等混合碎料的含塵氣流，其分離效率可達99.5％，阻力小，具有結構新穎、外形尺寸小、處理風量大、重量輕、分離效率高等特點。設備關鍵的機電組件原裝澳大利亞進口。如脈沖儀和程控器，工作次數達100萬次以上，保證除塵系統長期穩定運行；用透氣性好，經防粘防潮處理的濾料，除塵器阻力較其他方法降低20％一30％，在正常使用的情況下，使用壽命達3年以上。維護方便。人站在設備側面，在正常環境下操作，即可輕易更換濾料或脈沖系統；造型設計新穎、美觀，加上嚴格完善的防腐表面處理，設備可以在惡劣的室外環境長期使用而不生銹。木工除塵器結構簡單、緊湊、鋼耗量低，對比重較輕的纖維性粉塵，如鋸屑、刨花、石棉粉末、煙草等有較高的捕集能力。

一、產品概述
　　LCBT/Ⅰ型系列組合機組，是我廠在總結O處各類除塵器機組的技術基礎上，綜合了分室反吹清灰結構及低壓脈沖O清灰技術的優點，克服了分室反吹清灰強度弱及高壓脈沖易損件多的缺點，進行研制開發成功的又一新的系統產品。
　　本系列除塵器是一種自帶風機，控制器、濾袋旁插結構的組合機組，結構緊湊，即可用室內布置，又可室外安裝，其適用范圍廣泛，主要應用于建材行業、冶金、鑄造、糧食加工礦企業粉塵的凈化和物料的回收。
二、工作原理

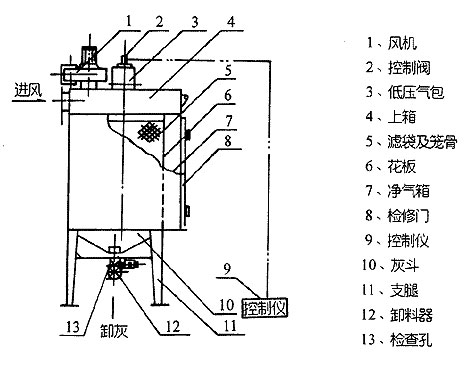

　　含塵氣體由上部進風口斜插進入中箱體，通過慣性碰撞，較粗顆粒粉塵在自重力作用下，直接沉落至灰斗中，并經卸灰機構將粉塵從出灰口排出。另一部分較細粉塵在風機的作用下，吸附在濾袋外表面，潔凈氣體穿過濾袋進入中箱體凈氣箱，并流經矩形誘導管匯集在出風箱內從風機出口排出。隨著過濾工況的不斷進行，除塵器阻力應維持在限定的范圍（＜12KPa）內，故必須進行清灰來達到抖落粉塵，降低設備阻力的目的。該系統除塵器是采用脈沖控制儀定時控制低壓脈沖閥進行噴吹清灰的方法，使濾袋在其噴吹及誘導氣量的作用下，造成布袋瞬間鼓脹，抖落粉塵。
三、LCBT型系列旁插側噴脈沖扁袋除塵器機組技術性能

型號規格	型式	濾袋數（條）	分室數	過濾面積（平方米）	過濾風速（m/s)	處理風量（立方米/h)	風機		卸灰機		外形尺寸
							型號規格	功率（KW)	型號規格	功率（KW)
LCBT/1-18	A	9	3	18	1.0-2.0	1080-2160	4-72-11 No:2.8A	1.5	YJD-2 -	0.55 -	1880×957×3298
	B										1880×957×1981
LCBT/1-24	A	12	4	24	1.2-2.0	1728-2880	4-72-11 No: 3.2A	2.2			1880×1228×3252
	B										1880×1228×2035
LCBT/1-36	A	18	3	36	1.2-2.0	2600-4320	4-72-11 No:3.6A	3	YJD-4 -		1880×957×4273
	B										1880×957×2958
LCBT/1-48	A	24	4	48	1.0-1.8	2880-5184					1880×1228×4273
	B										1880×1228×2956
LCBT/1-64	A	32	4	64	1.1-1.9	4224-7296	4-72-11 No:4A	5.5	YJD-6		1880×1547×4376
	B								-		1880×1547×3059
LCBT/1-72	A	36	6	72	1.3-2.0	5616-8640	4-72-11 No:4.5A	7.5	TFGFZ.5	1.1	1880×1770×4162
	B								-	-	1880×1770×3094

說明：（1）設備阻力：0～1.1KPa 　　 （２）除塵效率：99.6%
　　　（３）漏風率：≤3%　　　　　　（４）耗氣量0.48m³/min(噴吹間隔以15s為基礎）
