脈沖控制儀

一、產品概述

脈沖控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。它的輸出驅動電磁脈沖閥，進而控制壓縮空氣對濾袋循序噴吹清灰，使除塵器的運行阻力保持在設定的范圍內，以保證除塵器的處理能力和收塵效率。

控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度。相鄰二個輸出驅動電壓之間的間隔時間，稱為脈沖間隔。控制儀完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期。兩個脈沖周期之間的停頓時間，稱為循環間隔。

根據除塵器的清灰要求設定脈沖控制儀的循環間隔、脈沖間隔和脈沖寬度參數，保證除塵器運行阻力在設定的范圍內。

二、WMK脈沖噴吹控制儀具備如下功能：

1、可根據清灰要求，調整循環間隔、脈沖間隔和脈沖寬度，控制電磁脈沖閥的開啟和關閉，對除塵器實行定時清灰。同時設有壓差控制儀輸入接點，接上壓差控制儀后可以定壓差清灰。

2、線路板上的發光二極管依次顯示電磁脈沖閥工作順序。印刷線路板上的“手進”按鈕，能依次檢查電磁脈沖閥工作情況。如按住“手進”按鈕不放便能鎖定自動進位。

3、線路板上的數碼管能顯示運行時的計時時間和參數設定時的參數值。

4、采用專用集成電路簡化了線路，節省了器件，提高了控制儀的穩定性和可靠性。

5、采用全密封合金外殼，外形美觀，防塵性能好，四周和底部有供布線用的敲落孔可適應各個方向布線，安裝方便。

三、工作原理

本控制儀由雙時基電路CH7556的1/2作為無穩態多諧振蕩器產生周期為1～99秒的可調脈沖信號；另1/2作為單穩態電路完成計數、譯碼、脈沖分配等一系列邏輯功能，再由專用電路的各輸出端輸出所設定的脈沖寬度信號至電子開關（VMOS電路），控制電磁脈沖閥的開啟，噴吹壓縮空氣，同時由數碼管顯示噴吹順序。

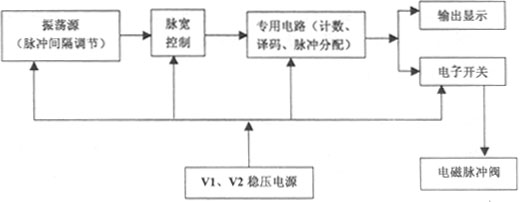

WMK脈沖噴吹控制儀工作原理圖

四、型號定義

WMK（噴吹控制儀）　3（設計序列）　C（專用集成電路）　S（時間控制）　N（固定輸出位數）　RC(輸入電壓/輸出電壓)

五、技術指標(以WMK-3CS為例)

六、規格尺寸

WMK系列脈沖控制儀，額定輸出位數：4～100,控制電磁脈沖閥數：1～100任選。

七、安裝方式

1、擰去控制儀盒蓋四角的緊固螺栓，即能取下盒蓋，控制儀盒底外殼四角上的通孔是用于安裝固定螺釘?shù)模肕4十字螺釘固定。

2、推薦使用不低于0.75mm²的銅電纜線，裝上密封接頭，從控制儀外殼的敲落孔中穿進，注意穿過密封接頭的導線粗細要合適，不要過緊和過松，以免損壞或影響密封性能。

3、注意印刷板上的接線符號，AC220V端子應接交流220V電源。

五、使用說明：

1、脈沖寬度設置：（單位：0.1秒；O值為0.15秒）

按上下鍵直接調節到所需時間即可。（提示：工作狀態下，請使本設置時間比脈沖間隔時間小）

2、脈沖間隔設置：（單位：1秒；O值為99秒）

按上下鍵直接調節到所需時間即可。

3、預置設置：（O值為20路）

操作過程如下：按預置鍵選擇所需路數即可。

4、級聯功能設置：

本功能只能在正常顯示工作路數時方可進行設置。

按下此按鍵后，會在數碼管的個位上有一個小數點常亮，此時表示本控制儀已進入級聯的主模式；

當再次按下此按鍵后，會在數碼管上出現兩個小數點都常亮，此時表示本控制儀已進入級聯的從板模式；

在從板模式下，按下此按鍵會推出級聯模式。

注：在進行設置本脈沖控制器的級聯主從模式時，O少需兩個本控制儀進行聯用，其中只能有一個是主模式，其它為從模式。

提示：當設置完從模式的控制儀，需斷電重新啟動。

5、手進操作功能：

在正常的路數顯示狀態下，按下本按鍵后，本控制儀進入下一路的循環工作。

6、復吹操作功能：

在正常的路數顯示狀態下，按下本按鍵后，本控制儀進入這一路的重復工作，再進入下一路的循環工作。

7、V1為機內控制電源（DC24V），V2為輸出電源（DC5V），V1、V2分別設有指示燈D5.D6。2A（延時型）溶絲為AC220V電源過流保護；2A溶絲為DC24V輸出電源過流保護。

8、控制儀接上電源后，若其處于定時控制狀態，輸出發光二極管D1顯示和數碼管顯示從第一位開始循環進行，至終位后返回，再進行新的循環。

六、維護保養：

1、控制儀器上電源，V1、V2指示燈不亮，應檢查電源線與接線端子是否松動，電源溶絲（2A）是否熔斷，電源變壓器是否正常、電源部分有無斷線、脫焊等現象。印刷線路板中有AC220V高壓電，請注意安全。

2、控制儀接上電源，V1電壓指示燈不亮或偏暗（V1為DC24V，由三端穩壓器7824輸出），若斷開負載后，V1迅速恢復正常，說明V1負載發生短路，很可能是個別元件損壞，應逐一檢查，如斷開負載后，V1仍不正常應檢查三端式穩壓電路是否正常，如已經損壞應及時更換。

3、控制儀接上電源，V2指示燈不亮或偏暗（V2為DC5V，由三端穩壓器7805輸出），若斷開負載后，V2即恢復正常，說明外負載有短路或碰線，偶爾也有開關管擊穿的可能。如斷開負載后V2仍不正常，應檢查三端式穩壓電路是否正常，如已經損壞應及時更換。

4、控制儀通電后輸出停留在某一位不進位，應檢查信號源是否振蕩，譯碼電路是否完好，“手進”按鈕是否復位，計數電路能否正常進位。

5、控制儀輸出顯示正常，但對應電磁脈沖閥不動作，應檢查對應的電子開關管是否損壞，控制門輸出高電平是否正常。

6、控制儀輸出顯示正常，某一電磁閥脈沖閥常吸，應檢查對應的電子開關管是否漏電、被擊穿，控制門輸出為“0”是否低于0.5V。

7、控制儀輸出顯示是否正常，電磁脈沖閥全部不吸，應檢查V2穩壓電源及脈寬控制是否正常，閥用公共張接線端子與輸出導線接觸是否可靠。

8、控制儀輸出顯示正常，二個電磁脈沖閥同時吸合，應檢查電子開關管有否漏電、被擊穿，控制門輸出為“0”時是否低于0.5V，有無碰線等現象。

七、注意事項：

1、本脈沖控制儀必須接地！

2、由于本控制儀的“電源”開關并不能將其本身的輸入電源切除，控制儀印板處帶有強電。所以，請不要在尚未切除電源的情況下，修理印板！
