對旋風除塵器的幾何尺寸結構進行改進提高分離效率

發布日期：2017-07-01 16:55

　　旋風除塵器俗名“剎克龍”。它是利用旋轉的含塵氣體所產生的離心力。將粉塵從氣流中分離出來的一種干式氣一固二相流分離裝置。旋風除塵器在冶金、鑄造、建材、化工、糧食、水泥等行業廣泛應用，適用一地捕集干燥的非纖維性顆粒狀粉塵和煙塵初級除塵，也可做回收物料的設備使用，由于它結構簡單、無運動部件、制造安裝投資較少、操作維護簡便、性能穩定、受含塵氣體的濃度和溫度影響較少、壓損中等、動力消耗不大。所以廣泛用于各種工藝過程中，選擇合適的旋風除塵器是每一位客戶的心愿，我們有專業的旋風除塵器選型與生產經驗，經過對旋風除塵器內部的氣流狀態與固體顆粒的運動規律的大量研究，對旋風除塵器的幾何尺寸結構進行優化和改進，可提高旋風除塵器的分離效率，保證為您提供O合理的除塵方案。
　　下面我們了解一下我公司都對旋風除塵器的哪些結構進行了改進：對旋風除塵器結構的改進，主要目的是縮小體積、增大處理量、提O率和降低壓力損失，滿足工藝的特殊需要。對旋風除塵器的直徑、高度、氣體進口、排氣管和出灰口幾何尺寸的改進是影響旋風除塵器性能的主要因素。下面分別介紹。
　　1、對旋風除塵器的筒體直徑的改進
　　一般直徑越小。旋轉半徑越小，粉塵顆粒所受的離心力越大，旋風除塵器的除塵效率也就越高。我公司生產ф300——2000mm旋風除塵器。
　　2、對旋風除塵器的筒體高度和錐體高度的改進
　　含塵氣體進入筒體高的旋風除塵器。停留時間較長，有利于分離。
　　旋風除塵器錐體的作用是進一步將外旋流變?yōu)閮?nèi)旋流，逐步縮小的直徑使離心力加大。有利于塵粒進一步分離排出。

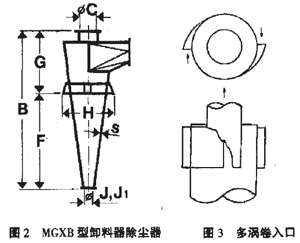

　　3、對旋風除塵器進口位置的改進：一般進口管制成矩形，其高度和寬度按一定比例。一般說寬度越小，臨界粒徑越小，除塵效率越高。
　　旋風除塵器矩形進口位置有兩種，進口管與頂蓋相平，有利于消除上旋流。進口管在頂蓋下方，可使細粉塵富集在頂蓋下的上旋流中。含塵氣流通過旁通室送入主旋流進一步分離，可以減少短路的機會。
　　4、對旋風除塵器排氣管的改進
　　我們將旋風除塵器的排氣管下端采用收縮形式，既不影響除塵效率又可以降低壓力損失。 一定范圍內，排氣管直徑越小，則旋風除塵器的除塵效率越高，壓力損失也隨之加大。所以在設計旋風除塵器的時候，不能把排氣管做得過小，以免帶來動力消耗過大的后果。排氣管的插入深度，對旋風除塵器的性能有較大影響，插入過淺或過深都破壞氣流穩定，達不到旋風除塵器應有的除塵效率。
5、對旋風除塵器卸灰閥的改進
　　排灰是旋風除塵器安裝設計中O易忽視的部分。這是因為在錐底部，氣流非常接近高湍流，旋流中心為負壓，排灰時極易發生漏氣二次夾帶，嚴重影響效率。我公司旋風除塵器主要選用雙層翻板閥或者星型卸料器。
